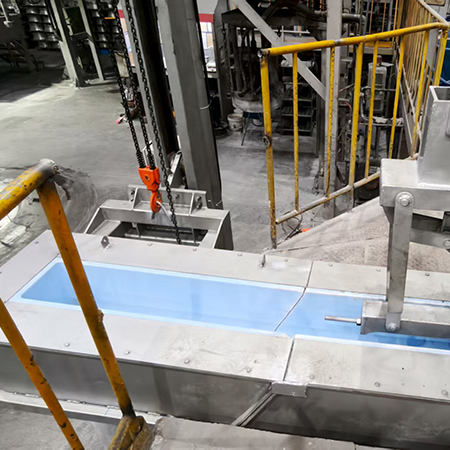

铝水流槽耐火材料哪一种更好？

铝水流槽耐火材料的选择核心在于四大指标：不沾铝、极低热膨胀率、低导热率以及高抗冲刷磨损能力。

目前主流使用的 4 种流槽耐火材料及其优缺点对比：

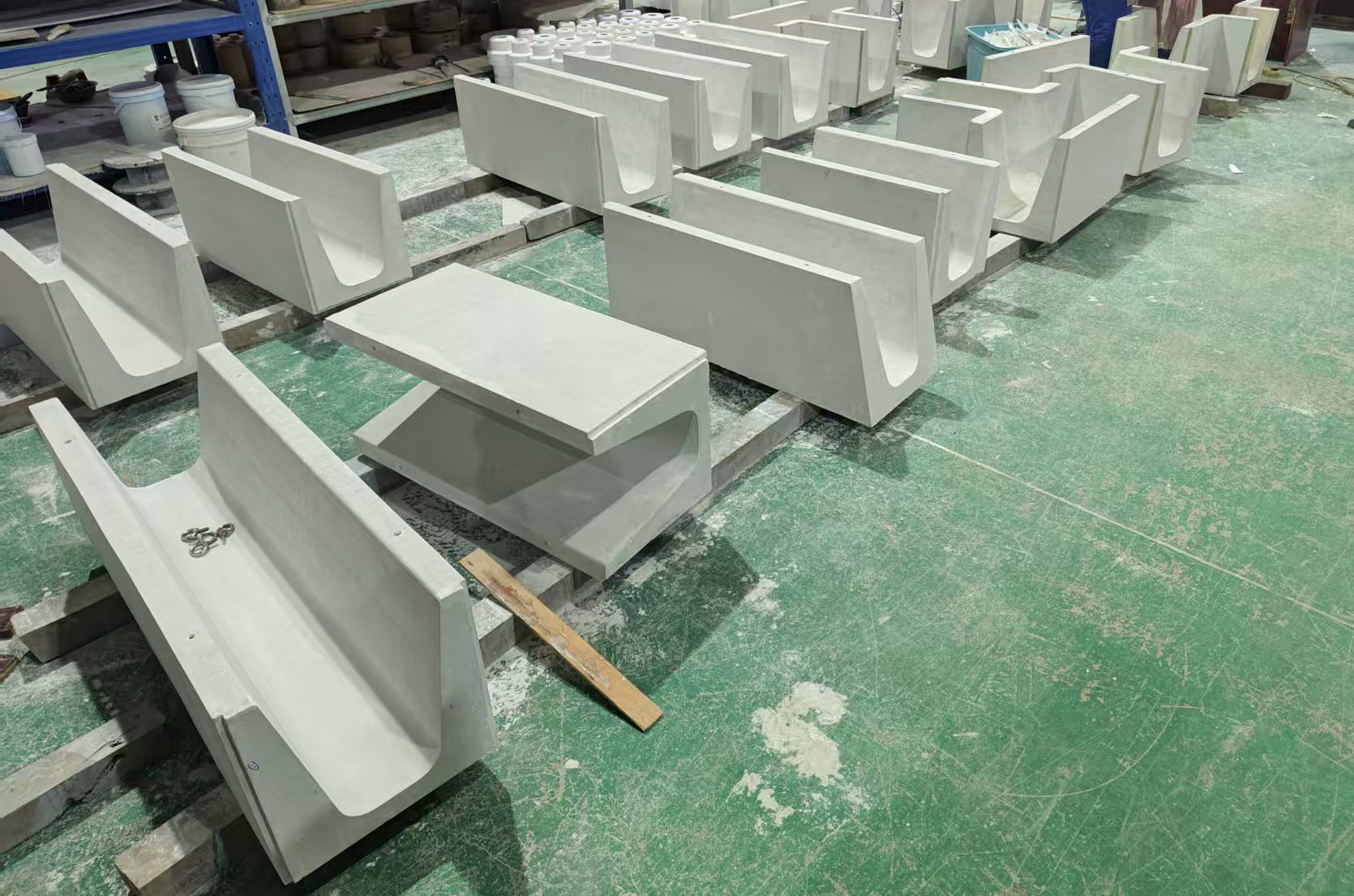

1. 熔融石英质预制件（Fused Silica Precast Shapes）-主流性价比首选

熔融石英是目前大中型铝厂和铸造车间使用最广泛的流槽衬里材料。

性能特点：

具有近乎为零的热膨胀系数（在 1000℃ 内极难开裂），抗热震性能极其优异，且与铝液不润湿。

优点：抗热震极强： 适合频繁启动、停机或冷热交替的间歇性生产。

    热导率低： 保温效果好，铝液温降低。

    表面光洁、不沾铝： 铝液流动性好，清理残留铝渣非常容易。

缺点：长期在 750℃ 以上使用易发生晶型转变，导致材料脆化折损。强度相对较低，不耐机械机械强力撞击（如清理时工具砸击）。

2.钛酸铝质预制件（Aluminum Titanate - Al2TiO5）—— 高端/长寿命首选钛酸铝是专为熔融有色金属传输开发的高级陶瓷材料，常用于自动化程度高、连续生产的高端流槽及立管。

优点：不沾铝性能极强： 铝液在其表面呈高度珠状，完全无渗透。

    使用寿命长： 耐冲刷、耐腐蚀能力远超熔融石英，可大幅减少停机更换频率。

    抗热震与高温强度高： 长期运行稳定性极佳。

缺点：价格昂贵，初始采购成本高。在 900℃-1100℃ 中温区存在固相分解倾向

3.防润湿低水泥/无水泥浇注料（Anti-Wetting Castables - LCC/Sol-Bonded）—— 长距离/复杂异形流槽首选。

采用高铝质/莫来石质骨料，配合防润湿剂（如 BaSO4、AlF3）及硅溶胶结合技术现场浇注或定型预制。

性能特点：高密实度、高强度、耐磨损。

优点：机械强度高： 抗铝液冲刷和工具机械撞击能力远优于熔融石英。

    适应复杂形状： 适合长距离、多弯头、分流箱等结构复杂的流槽系统。

    成本适中： 相比钛酸铝具有很高的性价比。

缺点：热导率高于熔融石英和钛酸铝，需配合高厚度的背衬保温层（如纳米板）。

    若防润湿剂在高温下失效，易发生铝液渗入和刚玉瘤结块。

4.氮化硅结合碳化硅 Si3N-SiC—— 高冲刷/关键节点专用品主要用于流槽的出铝口、分流阀芯、控制闸板及受铝液直接落差冲刷的重点区域，较少整体作为长流槽。

性能特点：极高的硬度、耐磨性及导热性。

优点：抗冲刷能力最强，尺寸精度极高，极其耐磨。

缺点：导热率高（保温性差），重量大，价格高昂。

复合流槽结构设计（从内到外）

为了兼顾“不沾铝、耐冲刷、极低温降与外壳安全”，现代铝厂普遍采用多层复合衬里结构：

工作层（与铝液接触）：熔融石英或钛酸铝预制件（厚度约为40-80mm）。

填充/过渡层：轻质高铝浇注料或硅酸铝耐火可塑料，充当预制件与保温层之间的缓冲垫。

背衬保温层：纳米微孔绝热板（Microporous Board） 或 AES 可溶性环保纤维板（厚度10-20 mm），将钢壳温度控制在80℃以下。

外壳：碳钢外壳。
