过滤板快速堵塞，铝液流量变小、铸机供流不足、冷隔堵流，30PPI/40PPI/50PPI 怎么选？过滤太细容易堵吗？

一、堵塞核心4大类根源（百度提问最高频诱因）

1. 铝液杂质总量大（最常见，再生铝厂重灾区）

1. 废杂铝、回收料氧化皮、氧化铝渣、泥沙及金属氧化物含量高，固体杂质快速堆积在滤板表层形成致密滤饼，导致通流孔隙缩小；

2. 熔炼除气、除渣工序不到位，浮渣未捞净便直接进入过滤箱；

3. 高镁5系合金易生成MgO、尖晶石细渣，因粒径极小极易堵塞微孔。

2. 过滤板PPI选型过细，孔径匹配错误

· PPI越高，单位英寸孔数越多、孔径越小：20/30PPI为粗孔，通流量大、不易堵塞但除杂能力弱；40PPI为中孔，适用于型材、原生铝生产；50/60PPI为细孔，多用于铝箔、高端轮毂领域，若杂质含量高的原料使用该规格，极易在短时间内堵死。目前不少再生铝工厂直接选用50/60PPI滤板，导致1～3小时内流量大幅下降。

3. 工艺流动与液位设计不合理，加速堵板

1. 铝液流速过快，冲击滤板时杂质被强力压入滤板内部孔隙，无法通过液面冲刷带走；

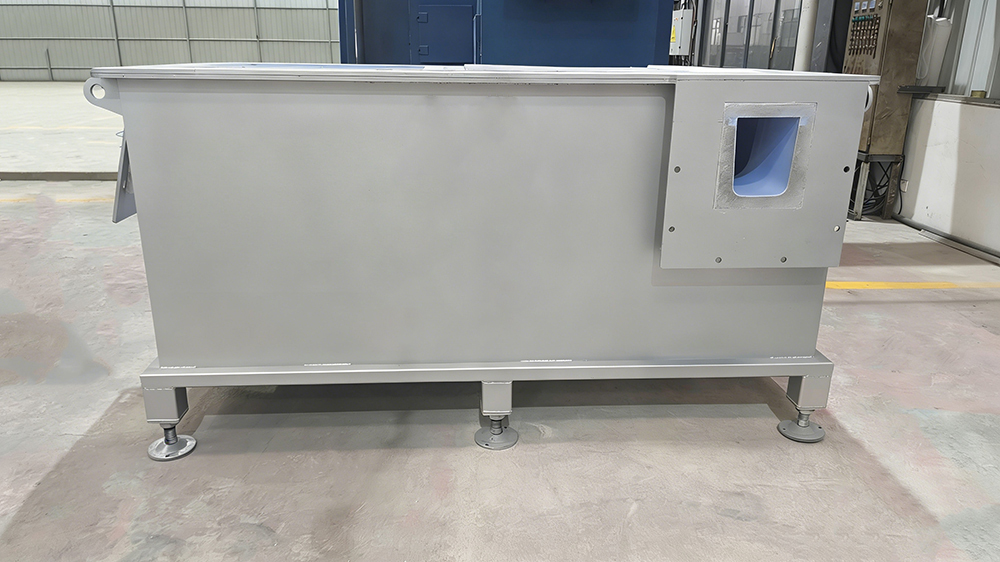

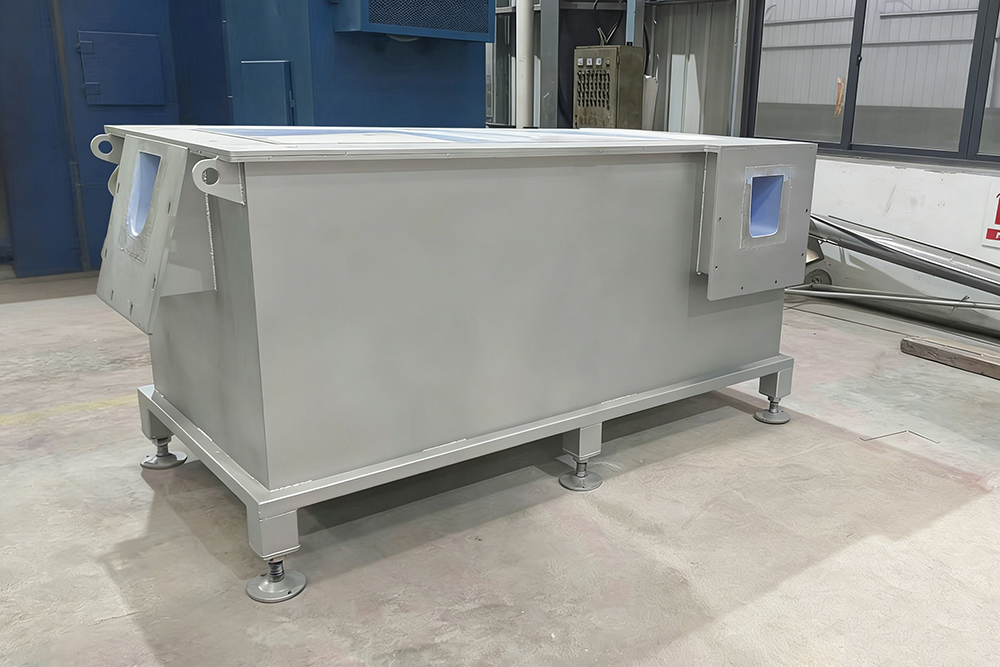

2. 过滤箱有效容积小，铝液停留时间短，浮渣来不及上浮就被直接压向滤板；

3. 液位压头过低，过滤驱动力不足，轻微堵渣即导致流量骤降；

4. 缺乏前置缓冲及稳流堰，紊流易搅动底部沉渣，持续向滤板输送新杂质。

4. 温度异常加剧堵塞+次生堵流冷隔

1. 过滤箱保温效果差、温降大，铝液局部降温后形成细小铝晶、半凝固铝颗粒，堵塞滤孔；

2. 温度偏低的铝液流经铸嘴时流动性变差，直接引发冷隔、铸机堵流停机；

3. 滤板堵塞后过流面积缩小，流速进一步降低，温降加剧，形成恶性循环。

二、快速应急方案（现场立刻能用，无需改设备）

1. 前置预过滤，减轻陶瓷板负荷：在过滤箱入口增设玻纤过滤网或氧化铝多孔挡渣块，拦截大块氧化渣、碎耐火料，可使陶瓷板使用寿命延长一倍以上，再生铝生产线建议必加。

2. 临时更换低PPI滤板过渡：当杂质含量高、供流不足时，将50/60PPI滤板更换为30～40PPI，流量可立刻恢复；若产品无高洁净度要求，优先选用粗孔板。

3. 提升过滤箱整体温度，消除结晶堵孔：检查电加热或燃气保温系统，将箱体温度恒温控制在730～750℃，避免铝液低温析晶堵塞滤孔；同时加盖密封以减少散热。

4. 规范捞渣操作，减少入箱杂质：在炉内、流槽、过滤箱入口处高温勤捞浮渣，避免渣层增厚后再清理；严禁将炉底沉渣带入输送流槽。

5. 适当抬高过滤箱液位压头：在设备允许范围内提高液面高度，增大静压力，缓解堵塞导致的流量衰减，短时间保障铸机供流。

三、中期工艺改造（根治频繁堵板，性价比最高）

1. 增设两级过滤系统：采用一级粗滤（玻纤网/30PPI）+二级精滤（40～60PPI）的组合，粗渣全部拦截在第一道，可使精滤板堵塞速度降低70%，适用于再生铝、高端板材产线。

2. 过滤箱内部加装稳流堰、缓冲挡墙：降低铝液冲击，减少沉渣翻卷上浮；底部预留沉渣沉淀区，使固体杂质沉降在箱体底部，避免接触滤板。

3. 加大过滤板有效过滤面积：若单块滤板流量不足，可加宽箱体或并联双过滤箱，在同等杂质负荷下，单位板面的杂质堆积量大幅下降。

4. 优化流槽坡度，平稳进铝：将入口流槽坡度控制在3‰～6‰，避免大落差直冲滤板，防止杂质被高压压入滤板深层孔隙。

四、长期设备材质升级（高杂质连续生产线长效方案）

1. 选用高通孔率、大孔径梯度泡沫陶瓷过滤板：梯度滤板表层为粗孔（拦截大渣）、内层为细孔（过滤微杂），不易整体堵死，使用寿命比普通单层滤板提升2～3倍。

2. 过滤箱内衬改用碳化硅材质：内壁不粘铝、结渣少，减少内衬脱落的耐火碎屑混入铝液造成二次堵板；配套BN防粘涂层，每班清渣时无残渣掉落。

3. 配套在线液位压差监测：在过滤箱进出口加装压差标尺，压差升高即代表滤板堵塞，可提前预判并计划性更换，避免流量暴跌、铸机冷隔后再换板，减少突发停机。

五、堵板后铸机冷隔、堵流补救操作

1. 滤板压差超标立即停机更换，禁止强行低流量生产；

2. 换板期间保持过滤箱加热保温，新滤板需充分预热至600℃以上再进铝；重新开流时应缓慢抬高液位，以小流量过渡5～10分钟，待铝液温度稳定、流动顺畅后再恢复生产速度；铸嘴与前箱需同步加强保温，防止低温铝液凝固堵嘴。

六、高频踩坑误区（综合百度大量车间反馈）

1. 追求高纯度，全程仅使用高PPI细滤板，未设置前置粗滤，导致频繁堵板停机；过滤箱敞口生产，温降严重，铝液中析出细小铝晶堵塞滤孔；炉内除渣操作敷衍，大量氧化渣持续进入过滤系统，治标不治本；滤板未经预热直接投入使用，局部铝液凝固瞬间堵死滤板。

七、极简落地执行清单

1. 短期：加装玻纤前置挡渣网 + 提升箱体保温性能 + 更换低PPI滤板；

2. 中期：增设稳流沉淀堰 + 采用两级过滤，控制铝液流速；

长期：采用梯度陶瓷滤板 + 配置压差在线监测系统 + 使用碳化硅不粘渣过滤箱。
