铝合金熔铸分段式流槽完整讲解：分段逻辑、各段功能、拼接密封、品质坑点、提质方案
一、什么是分段式流槽，为什么不做整体通长槽？

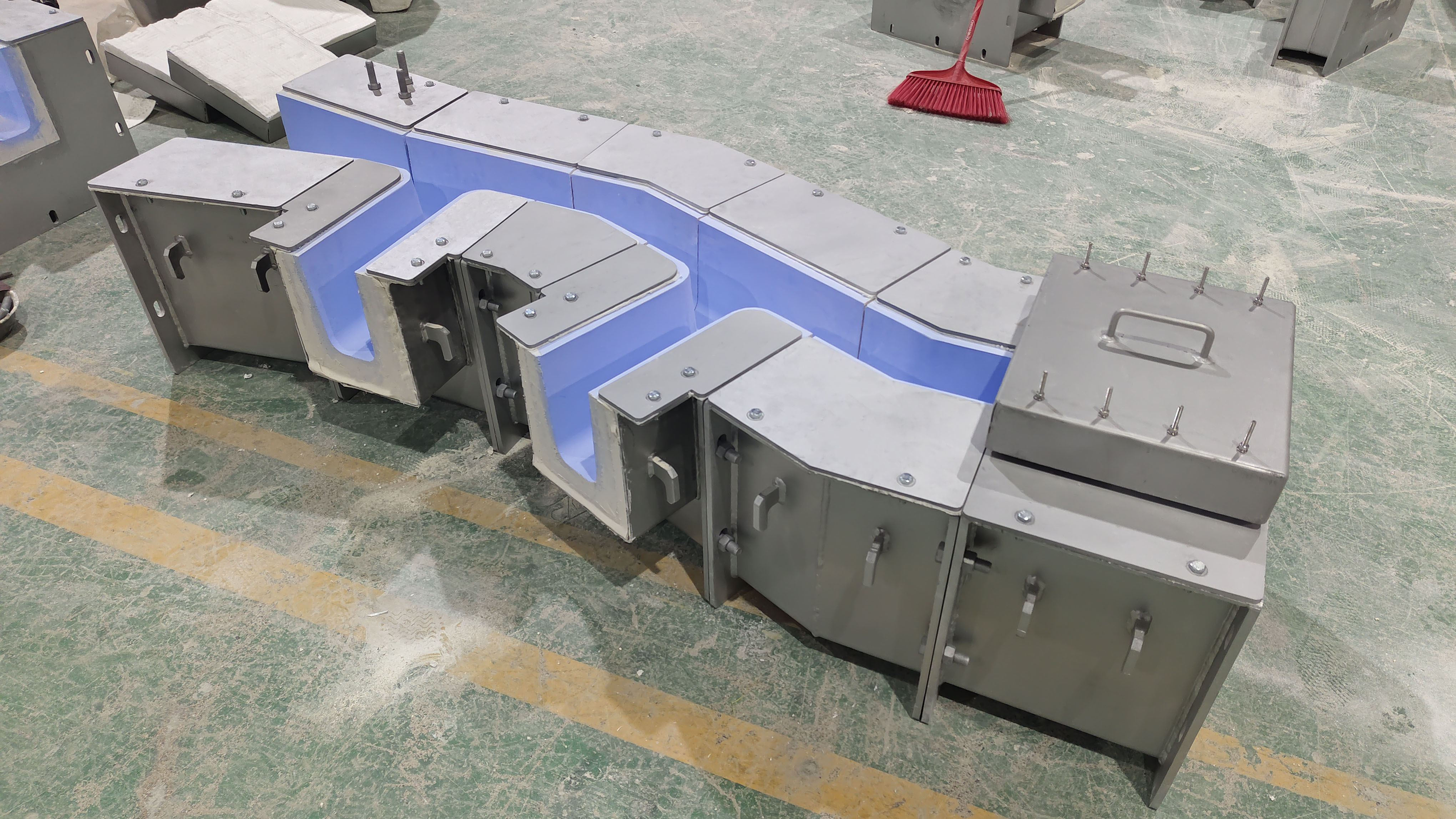

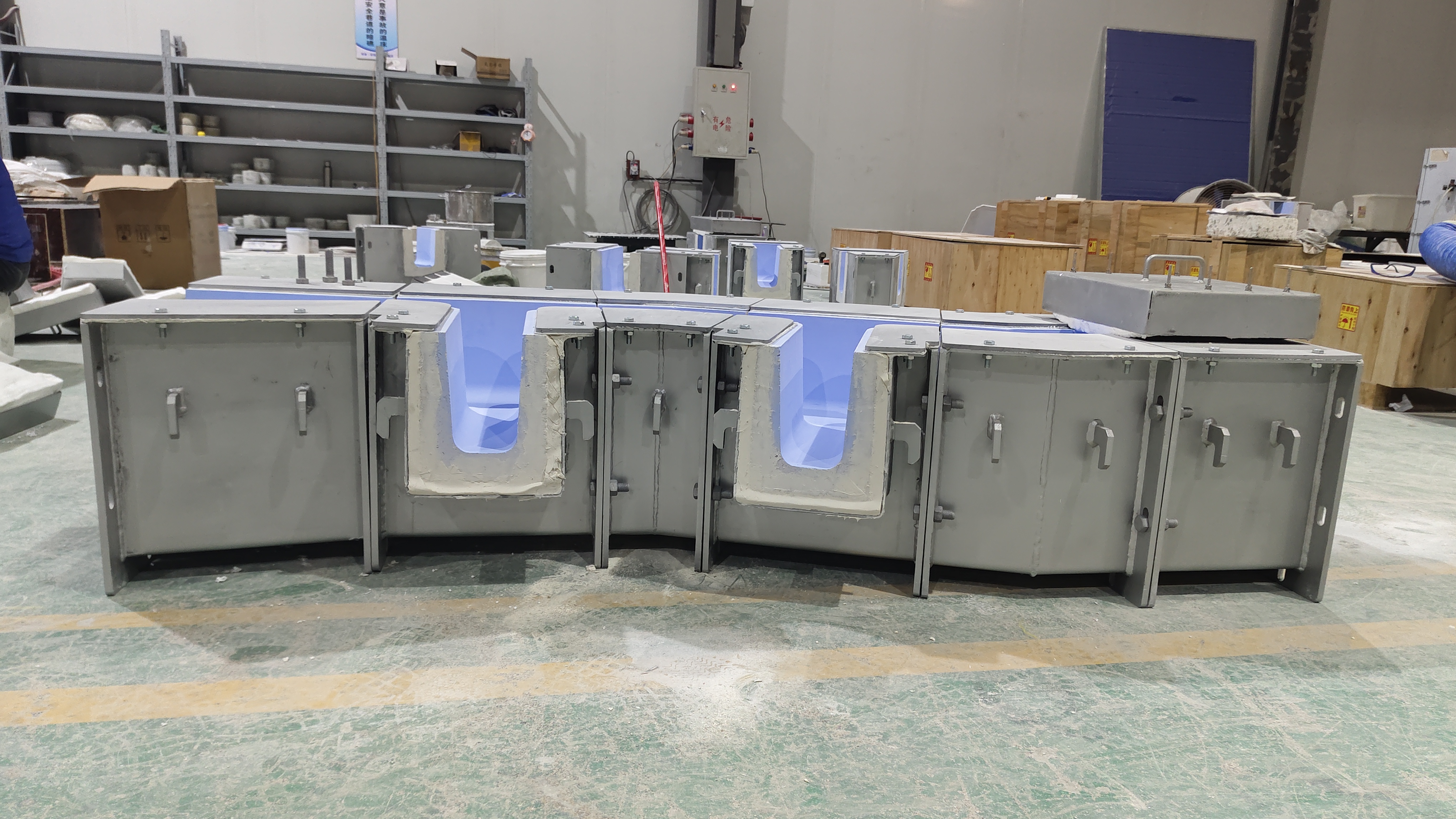

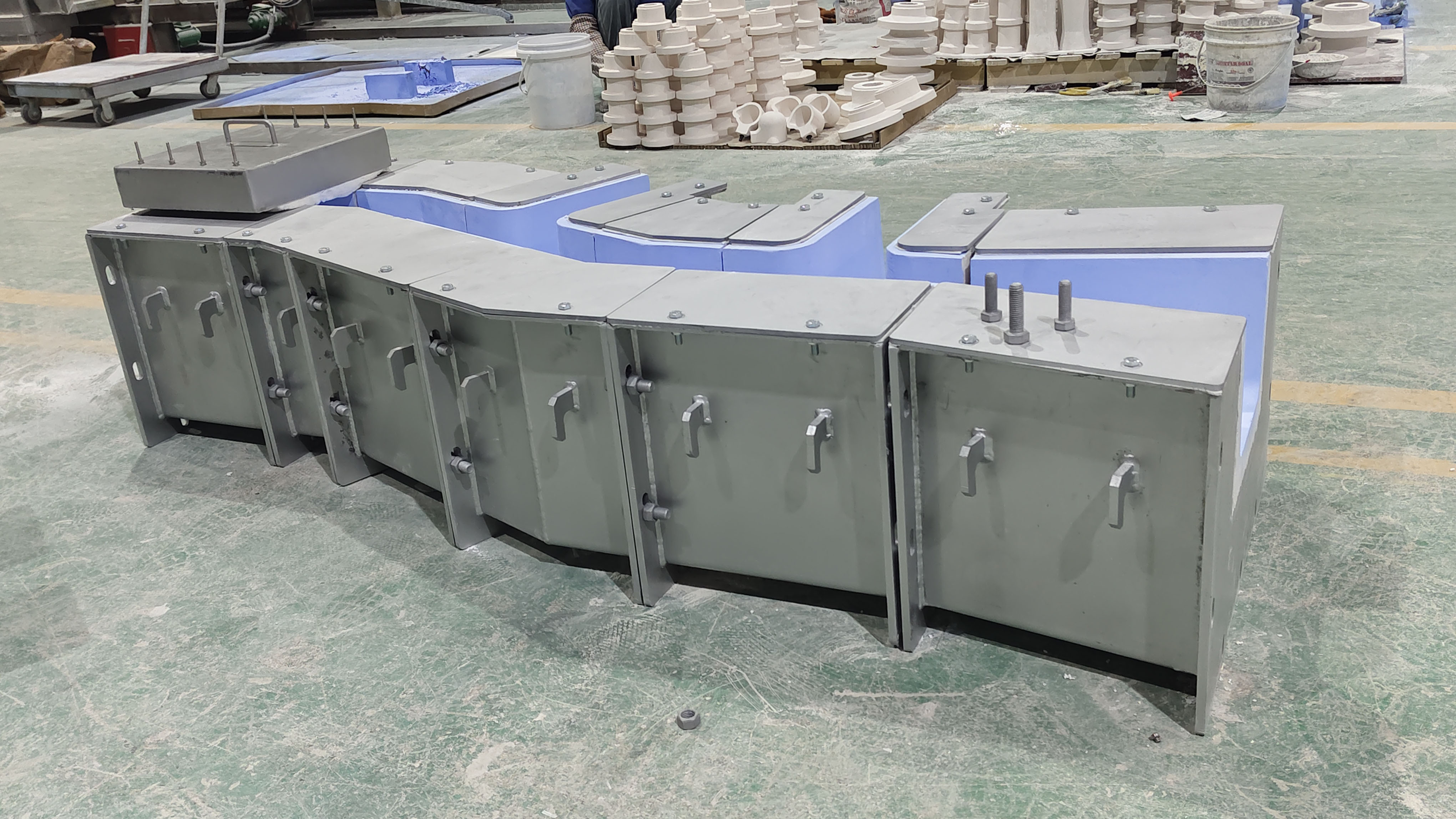

分段流槽是把整条铝液输送通道按功能拆成独立预制单元（出铝段、缓冲稳流段、除气配套段、过滤前仓、分配分流段、铸机进料段），拼接成完整输送线，主流为熔融硅预制一体槽，少数简易线用浇注料预制块拼接。
分段核心优势（生产刚需）
1.检修更换成本低：某一段内衬冲蚀、开裂、粘铝瘤，单独拆换，不用整条拆除停机；频繁换合金、频繁修补产线首选。
2.功能分区精准控流：每一段只负责单一功能（缓冲 / 挡渣 / 稳流 / 分配），统一实现层流，避免单条长槽流场混乱。
3.适配设备布局：静置炉、在线除气、过滤箱、多棒铸造机位置分散，分段可自由拐弯、变高、变截面。
4.烘干、预热可控：新修 / 修补单段可单独烘烤，不用整条通槽长时间升温，大幅降低潮气吸氢风险。
5.保温分段控温：高温段、长输送段可单独加装电加热盖板，短段简化保温，平衡能耗与温降。
二、标准熔铸线分段流槽完整分段划分（按铝液流向）
整条线固定 6 大功能分段，每段结构、设计参数、管控目标完全不同，缺一不可：
1.出铝承接段（炉口第一段）
入口做阶梯缓冲堰，禁止铝液垂直跌落；落差＞100mm 必须多级台阶消能；
内置低矮挡渣板（液面下 25~30mm），拦截炉口浮渣；
截面加宽，降低入口流速≤0.3m/s；
品质风险：无缓冲→高速冲击撕裂氧化膜，第一道夹渣源头。
2.缓冲稳流段（核心控杂段，整条流槽最重要分段）
全部圆弧 R≥50mm，无直角；截面渐变，坡度≤15°；
槽体加深，液面高度≥100mm，扩大渣上浮空间；
侧面开设扒渣观察口，每 2 小时可捞浮渣；
管控目标：液面无翻花、无漩涡，流速稳定 0.2~0.35m/s。
3.在线除气配套分段（除气前 / 除气后两段）
除气前稳流段：加长扩容仓，铝液平缓进入转子区域，保证铝液与氩气充分接触，提升除气效率；湍流会把上浮气泡、渣重新卷回熔体。
除气后整流段：消除转子搅动产生的涡流，让氢泡、渣彻底上浮，避免刚净化的铝液二次污染。
避坑：除气槽单独分段，不与前后槽一体，检修转子可单独拆卸，不影响整条流槽。
4.过滤前储渣稳流仓段
结构：前低后高溢流设计，浮渣全部留在仓内，不进入过滤区。
5.分配分流段（多棒铸机 / 铸轧机专用）
坑点：分段拼接不对称、支路高低不一→流量不均，铸锭性能长短不一。
6.铸机进料短段（末端独立小段）
每根铸棒单独配一小段进料槽，短距离输送，温降最小；可单独调节高度、流量，单根出现缺陷可单独检修，不全线停机。
三、分段流槽拼接结构（两种主流结构，优劣对比）
方案 1：凹凸榫卯预制分段（高端线，熔融硅一体槽标配）
结构：每段一端凸台、一端凹槽，相互咬合搭接，搭接深度 80~120mm，铝液流动方向前槽凸台压后槽凹槽（顺流搭接，杜绝铝液渗入缝隙）；
密封：榫卯缝隙填充高温耐火密封泥 + 陶瓷纤维绳双层密封；外侧钢外壳再打保温密封；
优势：自动定位、不易错位，自重压紧缝隙，渗铝风险极低；拆装快速；
适用：航空铝、铝箔坯、新能源高纯铝产线。
方案 2：平面对接分段（低端简易捣打浇注料槽）
四、分段流槽最容易踩的 8 大品质坑（对应缺陷 + 整改）
坑 1：拼接缝逆搭接（后槽高、前槽低，逆流台阶）
成品缺陷：探伤夹渣、轧制针孔、刀具磨损；
整改：严格顺流搭接，前槽凸台压后槽，接缝内低外高。
坑 2：各分段坡度不一致，出现高低坎
标准：整条流槽统一坡度 1.5‰~3‰，每段用水准仪校准，全线液面平稳无落差。
坑 3：拼接密封偷工减料，只用普通耐火泥，无纤维绳
标准：内层陶瓷纤维绳填充，表层高温铝专用密封泥抹平，槽外侧外壳缝隙再打保温密封。
坑 4：分段拐角用直角预制块，不做圆弧分段
整改：全部采购 R50/R80 圆弧专用分段，禁止现场切割直角拼接。
坑 5：分段之间无挡渣缓冲，浮渣跨段直通过滤、结晶器
每 2 个分段之间预留挡渣堰安装位，单独分段内置挡渣结构，多级拦渣，不能只靠炉口一道挡渣。
坑 6：新更换单段流槽不单独完整烘干，直接对接投产
标准：单段新槽独立烘烤曲线：室温→200℃保温 12h→600℃保温 6h，完全脱水再拼接。
坑 7：分段 BN 涂层接缝漏涂、涂层过厚起皮脱落
规范：拼接完成、烘干后，整体薄喷 BN，接缝处补涂一层，充分烘干再通铝。
坑 8：分段支架刚度不足，高温受热变形错位
五、分段流槽全流程提质标准化操作
（一）安装拼接规范（源头控杂）
1.分段顺序严格按流向：出铝段→缓冲段→除气段→过滤仓→分配段→进料段；
2.榫卯顺流搭接，搭接区内壁抹平密封泥，无凹凸台阶；
3.全部分段统一坡度，水准仪逐段校准并记录；
4.拼接完成后整体包覆保温层 + 密封保温盖板，盖板分段独立，单段可单独打开扒渣检修，不用全线开盖大量吸气。
（二）分段烘干、预热管控（根治气孔）
1.整条槽大修：全线梯度烘干；仅更换单段：单独架设烤枪分段烘烤，达标后再与旧槽对接；
2.对接后整槽低温预加热 2h，消除拼接缝残留潮气，再喷 BN 涂层烘干。
（三）分段日常运维（避免周期性批量缺陷）
1.每日停机：分段拆开检查拼接缝密封泥有无脱落、渗铝；清理每段内壁铝瘤，接缝重点补涂 BN；
2.每周巡检：逐段检查内衬开裂、掉块；校准支架水平、坡度；更换老化纤维密封绳；
3.月度测温：每分段首末端预埋热电偶，单独监测每段温降，单段每米温降＞2℃单独加装盖板加热；
4.分段轮换检修：缓冲段、过滤仓冲刷最严重，每 30 炉拆换检修；出铝段 60 炉检修；分配段 90 炉检修，不用整条槽停工。
（四）高端产线升级方案（分段流槽极致提质）
1.全熔融硅榫卯式分段预制槽，杜绝手工捣打内衬；
2.每段独立密封保温盖板，分段通入氩气惰性保护，隔绝空气氧化吸气；
3.缓冲、过滤仓分段加大容积，多级分段挡渣堰，分层上浮去除微细双膜夹杂；
4.分段独立控温电加热，每段单独温控，全线温度波动控制 ±3℃以内。
关于南宁龙知易科技有限公司：公司成立于 2016 年，位于广西南宁，是一家专注于铝加工配套产品与耐火材料领域的企业，提供铝熔炼炉大修专业服务，主营铝水流槽、除气箱、过滤箱、铝水包、在线除气过滤设备、耐火材料预制件等产品，提供技术开发、生产制造等一站式服务，始终以匠心铸精品，以专业服务客户，深耕行业多年，致力于为铝加工行业提供优质解决方案。
