在线除气箱频繁返修？内衬材质千万别选错｜龙知易
一、在线除气箱恶劣工况，对内衬提出极高要求
不同于静置炉、普通铝水流槽，除气箱内部持续承受多重侵蚀：
1.高速湍流冲刷
氮化硅/石墨转子持续搅动铝液，熔体不断冲击箱体侧壁，普通耐火材料极易出现冲刷磨损；
2.铝液渗透与化学侵蚀
精炼熔剂、惰性气体长期腐蚀基体，铝液渗入耐火气孔，降温膨胀撑裂衬体，产生粘铝、结瘤、开裂；
3.反复冷热冲击
间歇性启停铸造，箱体持续激冷激热，抗热震性能不足的材料快速滋生网状裂纹；
4.熔体洁净硬性标准
高端铝合金生产严禁内衬污染铝液，对材质纯度、不浸润性能要求严苛。
适合熔铝炉的通用浇注料，无法长期满足除气箱的复杂使用环境。
二、市面主流内衬材质优缺点分析
1. 现场浇筑普通高铝浇注料
短板：抗渗铝、耐冲刷能力有限，整体性差，接缝多；普遍 3–6 个月大面积剥落，频繁返修。
适用：小型再生铝低端产线短期过渡，不推荐连续化高端铝合金生产线。
2. 常规碳化硅浇注料
短板：在高镁铝合金环境易发生化学反应、长期使用氧化粉化；烘炉工艺控制不当极易爆裂。

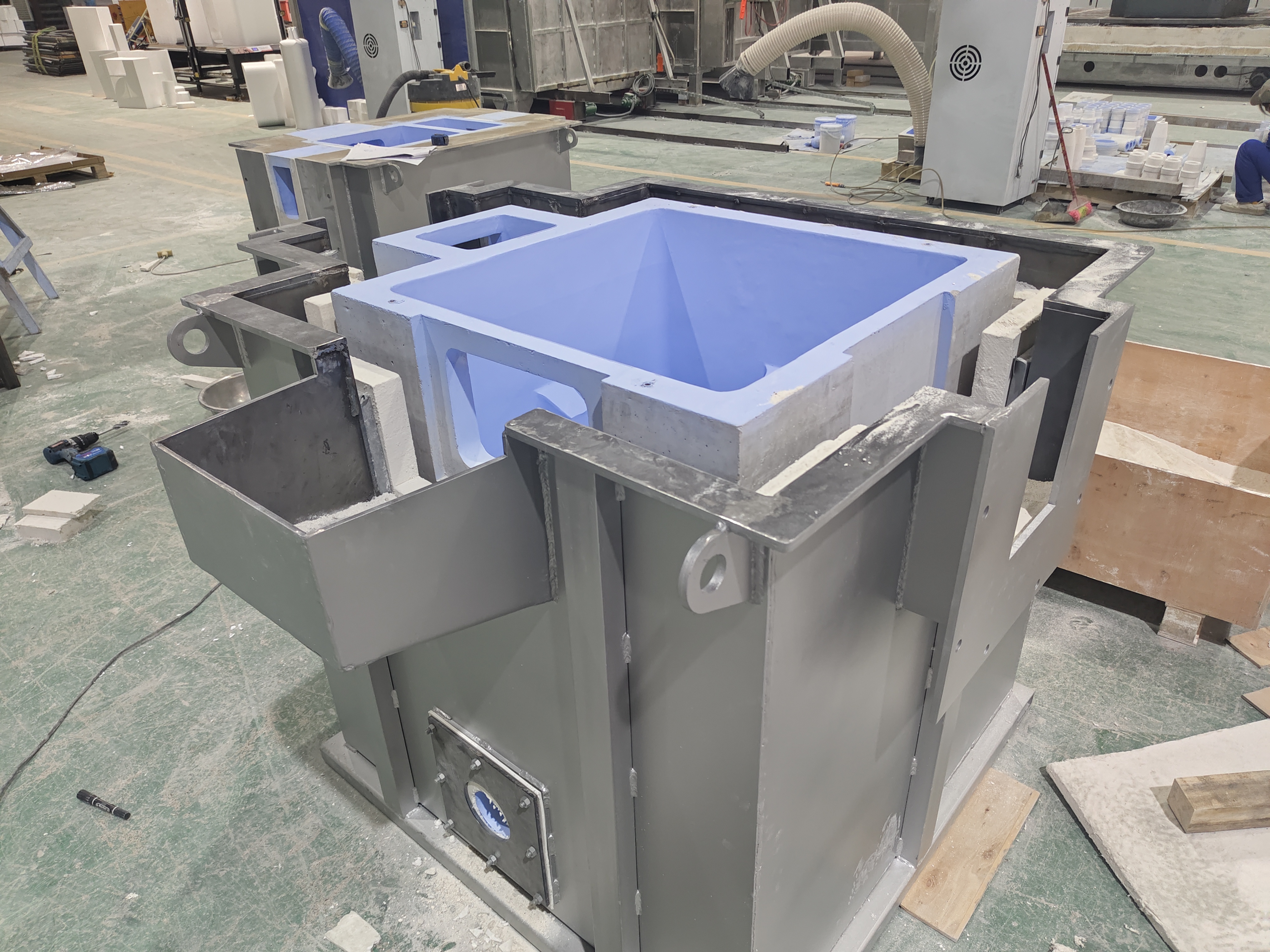

3. 熔融石英整体预制内衬
适用：铝箔、普通铝板带、低镁合金稳定连续生产线。
4. 改性不粘铝莫来石预制内衬（通用优选方案）
三、关键误区：现浇浇注料 ≠ 预制耐火内衬
不少铝厂单纯对比单价，混淆现浇施工与预制内衬两种方案：
受施工人员水平、养护、烘炉条件影响极大，成品质量波动明显；局部损坏难以维修，往往需要整体拆除重建。
四、按工况选型实操指南
1.连续生产、低镁铝合金（铝板、铝箔、罐体料）
推荐熔融石英整体预制内衬，不粘铝、熔体温降稳定，正常工况使用寿命可达 12–24 个月；
2.再生铝产线、高镁铝合金、汽车零部件铸造
优先选用改性不粘铝莫来石预制内衬，抵御镁蒸气侵蚀，防止材质相变剥落；
3.间断生产、频繁启停铸造产线
选材重点考核抗热震、低膨胀指标，规避冷热交替带来的裂纹破损。
五、内衬长效延寿配套建议
1.严格执行分段式烘炉曲线，充分排出自由水与结晶水，预防衬体爆裂；
2.保证转子安装同轴度，降低局部铝液高强度冲刷；
3.清理内壁铝结瘤禁止暴力敲击，避免内衬受震动开裂；
4.优化箱体保温结构，缩小内衬内外温差，缓解热应力破坏。
选对适配内衬材料，不仅能够拉长检修周期、降低运维成本，更稳定保障铝熔体纯净度，规避铝材缺陷报废风险。
南宁龙知易科技深耕铝熔铸耐火配套领域，结合不同合金品类、生产线产能、启停工况，提供在线除气箱内衬定制一体化解决方案，涵盖材质选型、预制件加工、现场安装技术指导，帮助铝加工企业减少非计划停机损耗。
