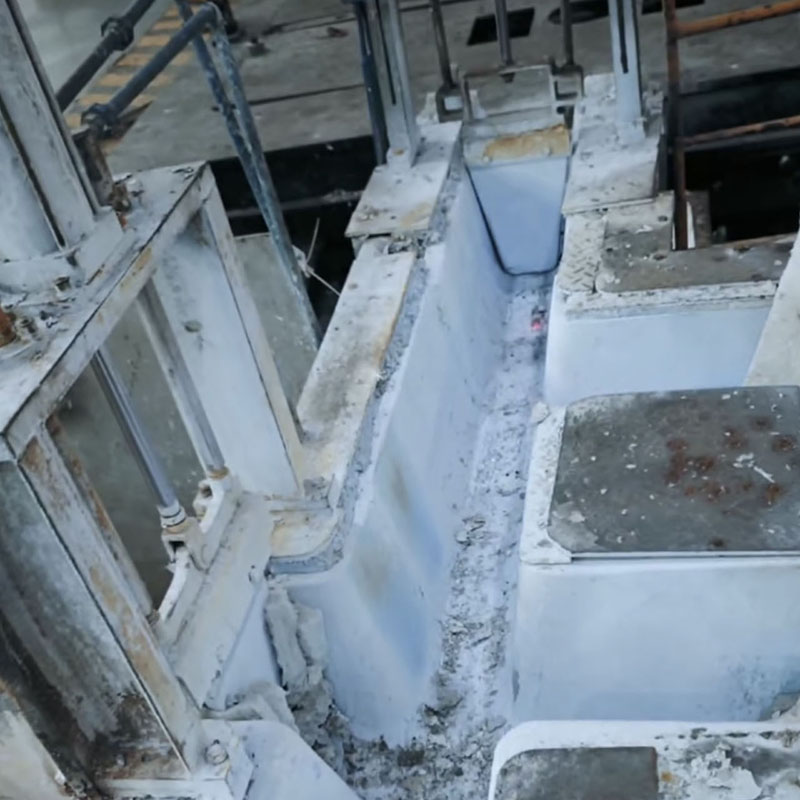

铝水流槽内衬粘铝、结渣严重、清理难 成因+解决方案
作者：龙知易 发布时间：2026-06-10 来源：本站
铝水流槽内衬粘铝、结渣严重、清理难 成因 + 解决方案
一、核心三大原因
1. 材质浸润性差（根本原因）
普通铝流槽内衬多为高铝捣打料、浇注料，主要成分 Al₂O₃，高温下熔融铝液与耐火材料润湿粘附，铝原子渗透耐火气孔，
冷却后牢牢嵌在内衬表层；
高镁合金（5 系铝）腐蚀更强，镁与耐火材料反应生成低熔点盐类，粘铝、结渣速度翻倍。
2. 工艺流动缺陷（加速结渣）
流槽坡度不合理、截面过小、液位过低，铝液翻滚、剧烈紊流，大面积吸氧造渣；
直角转弯、落差冲击、分流无稳流堰，液面持续翻腾，氧化渣不断附着槽壁；
流槽无加盖，敞口散热快，液面快速结硬渣，渣块贴壁生长。、
3. 操作与维护加剧粘连
开炉预热不到位，冷槽进铝，铝液瞬间凝固挂壁；
清渣暴力敲击，内衬表面坑洼粗糙，凹凸处更容易挂铝积渣；
长时间连续生产，不每班轻清渣，薄渣堆积成厚硬结块。
二、分等级解决办法（从低成本应急到长效根治）
方案 1：低成本临时方案（现有耐火槽改造，工厂最常用）
涂刷不粘铝高温隔离涂料
成分：氮化硼 BN、硅基防浸润涂料、碳化硅涂层。
停炉彻底清理旧铝渣，打磨内衬粗糙面；
低温烘干、分段升温烘烤涂层，完全烧结后再进铝；
优点：成本低、施工快，减少 70% 粘铝；
短板：每 10~30 炉涂层冲刷脱落，需定期重涂，弯道、冲击位损耗最快。
2. 优化日常清渣操作，避免结块
每班高温状态薄渣轻刮，不要等冷却变硬再清理；
采用石墨刮板、碳化硅耙子，减少对内衬划伤；
禁止冷槽强制清渣，冷热交替铝渣收缩卡死缝隙。
3. 工艺优化减少造渣源头
抬高铝液液位，液面高度≥槽深 2/3，减少液面裸露；
所有转弯改成圆弧过渡，加装稳流挡渣堰、缓冲挡块；
流槽加装保温密封盖板，隔绝空气，大幅减少氧化渣生成；
控制合理坡度：通用熔铸流槽坡度 3‰~8‰，杜绝流速过快翻滚。
方案 2：中端改造 —— 更换预制碳化硅 / 氮化硅结合内衬块
在原有钢槽内部铺贴碳化硅预制砖、氮化硅预制件优势：
SiC、Si₃N₄不被铝液浸润，铝渣自动浮起，轻刮即掉；
抗镁合金腐蚀，使用寿命是普通耐火料 2~3 倍；
缺点：分段砖存在接缝，接缝处依然容易积渣，需要高温密封泥填缝。

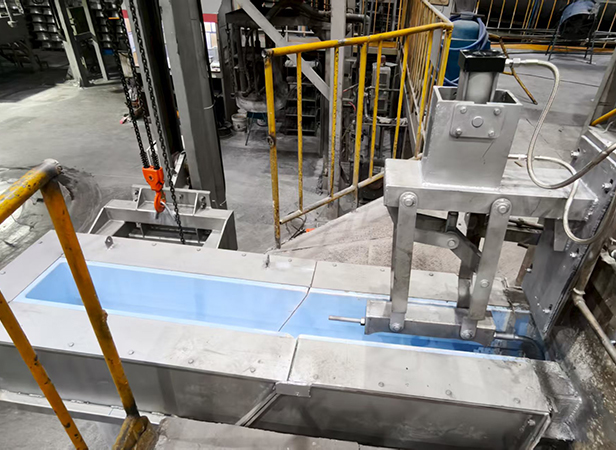

方案 3：长效根治方案
致密无气孔，铝液完全不浸润，几乎不粘铝，少量浮渣一冲即净；
热震稳定性强，不开裂、不掉块，减少清理频次 80% 以上；
表面光滑无凹凸，不存在挂渣基础，适合连续化大批量生产；
唯一短板：初次采购投入高，中小压铸厂会分批分段更换。
三、结硬铝渣后的高效清理方式（安全省力，车间高频提问）

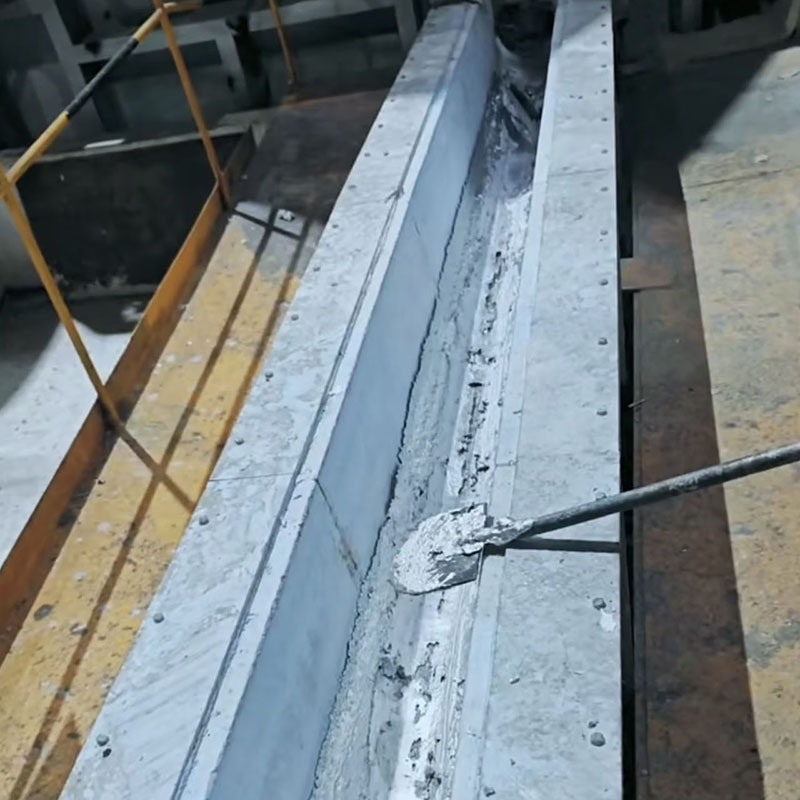

高温在线清渣（推荐）
铝液正常温度下，石墨耙轻推表层浮渣，不等到降温结块，省力不伤内衬。
停炉低温预处理
降温至铝渣半凝固状态，利用铝、耐火料热膨胀差，铝渣自动翘边，轻松剥离；禁止完全冷却后硬凿。
工具选择
禁用重型风镐大力敲击（凿坏内衬，越凿越粘）；优先石墨铲、碳化硅刮刀、小型气动轻铲。
顽固厚结块处理
局部涂刷专用高温剥离剂，升温保温 1~2 小时，铝渣与内衬分层，可整块剥落。
四、常见踩坑误区
只靠涂料不优化流动：弯道冲击处涂层快速冲掉，依旧大量粘铝；
冷却后暴力清渣：内衬表面布满坑洞，后续粘铝速度更快，恶性循环；
高镁铝用普通高铝内衬：化学反应生成盐壳，结渣硬度翻倍，无法清理；
流槽全程敞口生产：氧化渣持续生成，任何内衬都无法彻底避免结渣。
五、快速落地优化清单（直接给操作工 / 维修使用）
短期：涂刷氮化硼防粘涂料 + 加装流槽盖板 + 增加稳流堰；
中期：冲击段、转弯段更换碳化硅预制内衬；
长期：全线替换整体氮化硅陶瓷流槽，彻底解决粘铝结渣；
运维：每班高温薄清渣，禁止冷槽硬凿，规范阶梯预热。
